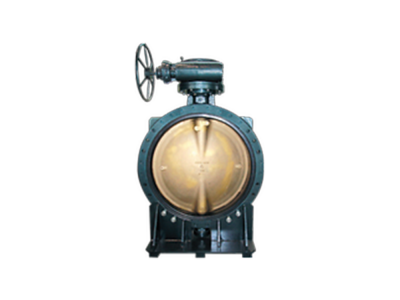

Keystone凯斯通V11系列蝶阀

Keystone凯斯通 V11系列蝶阀

Keystone凯斯通

规格

• 认证：ABS公司

• 应用：镇流器控制

• 车身设计：空头模式

• 材料：碳钢、铸铁

• 工作温度：高达 250 F （120 C）

• 压力等级：PN型

• 阀座/密封件类型：弹性

• 关闭类：零泄漏

• 阀门尺寸：

  NPS 10 / DN 250， NPS 8 / DN 200， NPS 6 / DN 150， NPS 24 / DN 600， NPS 18 / DN 450， NPS 16 / DN 400， NPS 14 / DN 350，

  NPS 12 / DN 300， NPS 20 / DN 500， NPS 4 / DN 100， NPS 2-1/2 / DN 65

• 阀门尺寸标准：公安

• 阀门类型：蝴蝶

• 媒体：燃料油、液体、液体

• 茎：O型圈

特征

同心圆盘提供双向服务，并允许其 对称形状

主密封由圆盘轮毂和 阀杆顶部，阀座接触超过 阀门的额定压力

二级阀杆密封适用于高压，可自调节

圆盘轮毂边缘经过圆形和手工抛光处理，可提供完全同心密封，不会阻碍阀座流动，同时较大限度地延长阀座寿命

替换座椅将阀杆和身体部位与溪流隔离开来，并用作 法兰垫片

模制O型圈提供正向法兰密封，无需垫圈

根据JIS规定的双法兰阀体设计 F7480型

重型顶部衬套可吸收侧推力和扭矩载荷

不锈钢圆盘螺钉允许快速和 易于拆卸

对每个阀门进行全额定值的工厂测试，确保 100% 紧密关闭

各种主要船级社认可的型式
