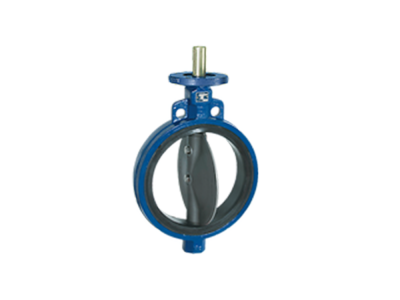

Keystone凯斯通Figure129/139蝶阀

Keystone凯斯通 Figure 129/139 蝶阀

Keystone凯斯通

规格

材料：316 不锈钢、316L 不锈钢、铝青铜、丁腈橡胶、碳钢、铸铁、球墨铸铁、三元乙丙橡胶、蒙乃尔合金、不锈钢

工作温度：标准温度 （-40 - 250F）

压力等级：ASME公司

阀座/密封件类型：弹性

关闭类：零泄漏

标准:API 609，ASME B16.34

阀门尺寸：

新动力源 10 / DN 250、新动力源 12 / DN 300、新动力源 14 / DN 350、新动力源 16 / DN 400、新动力源 18 / DN 450、

新动力源 20 / DN 500、新动力源 2-1/2 / DN 65、新动力源 3 / DN 80、NPS 4 / DN 100、NPS 6 / DN 150、NPS 8 / DN 200

阀门尺寸标准：DN、NPS

阀门类型：蝴蝶

特征

可更换的金属加固阀座完全由橡胶封装，将阀杆和阀体与介质隔离开来，并消除因高真空或湍流而导致的阀座变形。

主阀杆密封件由盘式轮毂与平坦的阀座表面的预紧接触形成，将阀杆和阀体与管路介质完全隔离。

二级阀杆密封件由阀杆通过阀座的工程过盈配合形成，可提供额外的密封完整性。

圆形抛光圆盘边缘提供完整的 360 度同心座椅、小的流量限制、更低的座椅和卸座扭矩以及长的座椅寿命。

一体式通轴设计提供高强度和正向盘控制。轴端经过标准化，便于操作员互换。

自锁圆盘螺钉可以快速轻松地拆卸并提供正向连接。

自调节双向阀杆密封适用于全工业真空和压力，防止阀杆区域受到外部污染。

重型、耐腐蚀的顶部衬套可吸收执行器侧推力载荷。

每个阀门都经过工厂测试，达到指定额定压力的 110%，确保落下关闭。

浇注顶板是阀体的一个组成部分，经过标准化，可以直接安装所有Keystone执行器。
