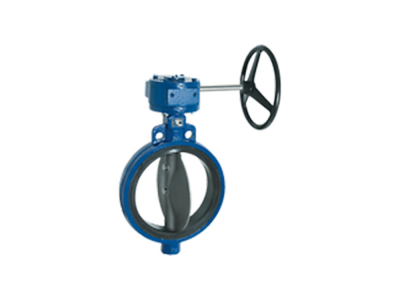

Keystone凯斯通129/139带手动执行器的蝶阀

Keystone凯斯通 Figure 129/139 带手动执行器的蝶阀

Keystone凯斯通

规格

Keystone 图 129/139 蝶阀

材料：316 不锈钢、316L 不锈钢、铝青铜、丁腈橡胶、碳钢、铸铁、球墨铸铁、三元乙丙橡胶、蒙乃尔合金、不锈钢

工作温度：标准温度 （-40 - 250F）

压力等级：ASME公司

阀座/密封件类型：弹性

关闭类：零泄漏

标准：API 609，ASME B16.34

阀门尺寸：新动力源 10 / DN 250、新动力源 12 / DN 300、新动力源 14 / DN 350、新动力源 16 / DN 400、新动力源 18 / DN 450、

新动力源 20 / DN 500、新动力源 2-1/2 / DN 65、新动力源 3 / DN 80、NPS 4 / DN 100、NPS 6 / DN 150、NPS 8 / DN 200

阀门尺寸标准：DN、NPS

阀门类型：蝴蝶

特征

Keystone 图 129/139 蝶阀

可更换的金属加固阀座完全由橡胶封装，将阀杆和阀体与介质隔离开来，并消除因高真空或湍流而导致的阀座变形。

主阀杆密封件由盘式轮毂与平坦的阀座表面的预紧接触形成，将阀杆和阀体与管路介质完全隔离。

二级阀杆密封件由阀杆通过阀座的工程过盈配合形成，可提供额外的密封完整性。

圆形抛光圆盘边缘提供完整的 360 度同心座椅、小的流量限制、更低的座椅和卸座扭矩以及长的座椅寿命。一体式通轴设计提供高强度和正向盘控制。

轴端经过标准化，便于操作员互换。

自锁圆盘螺钉可以快速轻松地拆卸并提供正向连接。

自调节双向阀杆密封适用于全工业真空和压力，防止阀杆区域受到外部污染。

重型、耐腐蚀的顶部衬套可吸收执行器侧推力载荷。

每个阀门都经过工厂测试，达到指定额定压力的 110%，确保落下关闭。

浇注顶板是阀体的一个组成部分，经过标准化，可以直接安装所有Keystone执行器。

艾默生手动执行器

专为可靠性而设计 – 采用各种材料的坚固结构，具有全面和终身润滑等功能。

灵活配置 – 在手动执行器类型可用的情况下，该解决方案可以配置可调节的行程挡块、蜗杆式和象限式齿轮箱以及逆时针操作。

安装简单 – 模块化安装概念，可轻松连接到艾默生阀门，并且可以安装在大多数方向。

可定制的选件 – 实现可靠、高效的隔离，以匹配您的特定应用和许多可用的可选附加组件，包括链轮、限位开关、落地支架和安全功能。
