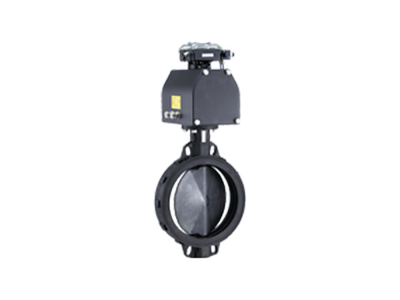

凯斯通CompoSeal弹性阀座蝶阀带动力执行器

Keystone凯斯通 CompoSeal 弹性阀座蝶阀 带动力执行器

Keystone凯斯通

规格

Keystone CompoSeal 弹性阀座蝶阀

材料：组成纤维

工作温度：小于 150 摄氏度

压力等级：PN型

过程连接类型：PN16型

阀座/密封件类型：弹性

关闭类：零泄漏

阀门尺寸：NPS 10 / DN 250， NPS 1-1/2 / DN 40， NPS 12 / DN 300， NPS 2-1/2 / DN 65， NPS 3 / DN 80， NPS 4 / DN 100，

NPS 6 / DN 150， NPS 8 / DN 200

阀门尺寸标准：公安

阀门类型：蝴蝶

Keystone F89 气动直角回转执行器

供应压力：高达 8.3 bar

温度：'-40°C至150°C

类型：四分之一圈

特征

Keystone CompoSeal 弹性阀座蝶阀

晶圆式主体和圆盘采用高工程复合材料制成，具有内部和外部耐化学性。

结构轻，成本低，安装简单。

安装在塑料或 GRP 管道中时，无需额外的管道支撑。

圆盘采用高工程复合材料制成，具有耐腐蚀性。

所有紧固件均标配不锈钢 316。

双向气泡关闭，符合 EN 12266-1 泄漏率 A。

高温下压力范围高达PN 16。

阀门可用于高达 12 米/秒的高线速度应用。

主轴和主阀密封件不受法兰螺栓连接力或管道法兰类型的影响。

高 Kv （Cv） 值。

无需法兰垫片。

主阀杆密封超过阀门的额定压力，并防止通过轴区域泄漏到大气中。

艾默生电动执行器

直接安装在所有Keystone蝶阀和球阀上。

阀门连接符合 Keystone（英制和公制）和 ISO 5211 标准。

双齿条和小齿轮设计消除了小齿轮轴上的侧向载荷，大限度地减少了轴承磨损并延长了使用寿命。

通过标准安装的行程挡块优化产品流量，用于调节阀门在打开和关闭位置的位置（两端+/- 5°）。

阳极氧化铝制机身采用静电粉末涂层 （ESPC） 饰面，可提供持久保护，抵御腐蚀性环境。

提供双作用和弹簧复位版本，以实现经济高效且安全的操作。

多达 12 个单独的弹簧为两个球形蝶阀提供灵活的扭矩范围。

预压缩弹簧设计和防爆裂驱动小齿轮意味着安全的维护和操作。

Keystone F89 气动直角回转执行器

直接安装在所有Keystone蝶阀和球阀上。

阀门连接符合梯形通（英制和公制）和 ISO 5211

双齿条和小齿轮设计消除了小齿轮轴上的侧向载荷，大限度地减少了轴承磨损并延长了使用寿命。

通过标准安装的行程挡块优化产品流，用于调节阀门在打开和关闭位置的位置（两端+/- 5）。

阳极氧化铝制机身采用静电粉末涂层 （ESPC） 饰面，可提供持久保护，抵御腐蚀性环境。

提供双作用和弹簧复位版本，以实现经济高效且安全的操作。

多达 12 个单独的弹簧为两个球形蝶阀提供灵活的扭矩范围。

预压缩弹簧设计和防爆裂驱动小齿轮意味着安全的维护和操作。
