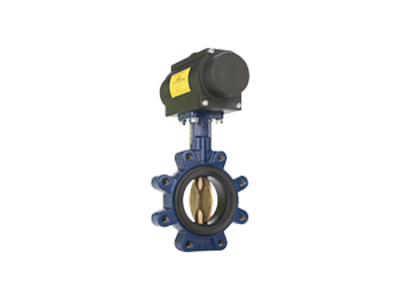

Keystone凯斯通系列GR蝶阀带动力执行器

Keystone凯斯通系列 GR 蝶阀 带动力执行器

Keystone凯斯通

规格

Keystone系列GR蝶阀

大小：通径 50 - 900 （NPS 2 - 36）

压力：16 bar DN 50 - 300 （230 psi NPS 2 - 12）

          10 bar DN 350 - 900 （150 psi NPS 14 - 36）

加固座椅：16 bar DN 350 - 600 （230 psi NPS 14 - 24）

行尾：10 bar DN 50 - 300 （150 psi NPS 2 - 12）

           6 bar DN 350 - 900 （90 psi NPS 14 - 36）

加固座椅：10 bar DN 350 - 600 （150 psi NPS 14 - 24）

真空服务：0.4 巴 （5.8 psia）

温度：'-40°C 至 +160°C（-40 °F 至 +320°F）

法兰调节：PN 6/10/16、125/150、JIS 10K、BS 表 E、AS4087 PN 16、AS2129 表 E

Keystone F89 气动直角回转执行器

供应压力：高达 8.3 bar

温度：'-40°C至150°C

类型：四分之一圈

特征

Keystone系列GR蝶阀

晶圆和凸耳机身设计，具有面对面的尺寸，符合 EN 558 系列 20 和 API 609 标准。

根据 EN 593 和 API 609 设计。

阀座可现场更换，并将阀体和轴与气流完全隔离。

主轴密封超过阀门的额定压力，可防止通过轴区域泄漏到大气中。

辅助轴密封提供备用安全。

阀座中用于法兰密封的模制 O 形圈消除了对垫圈的需求。

轴封可防止水分渗入轴区域。

两件式轴允许薄圆盘，并提供小的流动障碍（高达 DN 300/NPS 12）。

圆形抛光圆盘边缘提供完全同心密封、更低的扭矩、更长的阀座寿命和紧密关闭。

阀体定位孔便于安装和法兰之间的居中。

加长的阀体颈部允许管道绝缘。

顶部和底部轴轴承可优化支撑、小摩擦和降低扭矩。

艾默生电动执行器

直接安装在所有Keystone蝶阀和球阀上。

阀门连接符合 Keystone（英制和公制）和 ISO 5211 标准。

双齿条和小齿轮设计消除了小齿轮轴上的侧向载荷，大限度地减少了轴承磨损并延长了使用寿命。

通过标准安装的行程挡块优化产品流量，用于调节阀门在打开和关闭位置的位置（两端+/- 5°）。

阳极氧化铝制机身采用静电粉末涂层 （ESPC） 饰面，可提供持久保护，抵御腐蚀性环境。

提供双作用和弹簧复位版本，以实现经济高效且安全的操作。

多达 12 个单独的弹簧为两个球形蝶阀提供灵活的扭矩范围。

预压缩弹簧设计和防爆裂驱动小齿轮意味着安全的维护和操作。

Keystone F89 气动直角回转执行器

直接安装在所有Keystone蝶阀和球阀上。

阀门连接符合梯形通（英制和公制）和 ISO 5211

双齿条和小齿轮设计消除了小齿轮轴上的侧向载荷，大限度地减少了轴承磨损并延长了使用寿命。

通过标准安装的行程挡块优化产品流，用于调节阀门在打开和关闭位置的位置（两端+/- 5）。

阳极氧化铝制机身采用静电粉末涂层 （ESPC） 饰面，可提供持久保护，抵御腐蚀性环境。

提供双作用和弹簧复位版本，以实现经济高效且安全的操作。

多达 12 个单独的弹簧为两个球形蝶阀提供灵活的扭矩范围。

预压缩弹簧设计和防爆裂驱动小齿轮意味着安全的维护和操作。
