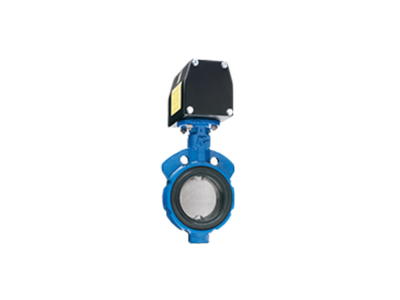

凯斯通Figure 990/920蝶阀带动力执行器

Keystone凯斯通 Figure 990/920 蝶阀 带动力执行器

Keystone凯斯通

规格

Keystone Figure 990/920 蝶阀

材料：316 不锈钢、丁腖橡胶、铸铁、球墨铸铁、双相、三元乙丙橡胶、哈氏合金、蒙乃尔合金、双相钢、特氟龙、钛

工作温度：高达 250 F （120 C）

压力等级：ASME公司

过程连接类型：150射频

阀座/密封件类型：弹性

关闭类：零泄漏

标准：API 609，ASME B16.34

阀门类型：蝴蝶

阀门尺寸：NPS 1-1/2 / DN 40， NPS 14 / DN 350， NPS 16 / DN 400， NPS 8 / DN 200， NPS 18 / DN 450， NPS 2 / DN 50，

 NPS 20 / DN 500， NPS 6 / DN 150， NPS 10 / DN 250， NPS 1 / DN 25， 5 英寸， NPS 4 / DN 100， NPS 12 / DN 300，

NPS 2-1/2 / DN 65， NPS 3 / DN 80

阀门尺寸标准：核动力源

阀门类型：蝴蝶

媒体：特种气体、液体、空气、惰性气体、水、空气

茎：O型圈

Keystone F89 气动直角回转执行器

供应压力高达 8.3 bar

温度'-40°C至150°C

类型四分之一圈

特征

Keystone Figure 990/920 蝶阀

一体式薄型圆盘阀杆提供小的流动障碍，从而实现高的 Cv、压降和控制特性。

圆形抛光圆盘边缘提供完全同心密封、更低的扭矩、更长的阀座寿命和紧密的关闭。

三重功能，弹性阀座将阀体和阀杆与管路介质隔离开来，在全额定压力下提供管路介质的落下密封，并提供正向法兰密封，无需法兰垫圈。

重型、耐腐蚀的顶部衬套提供上杆支撑，吸收执行器侧向载荷并延长阀门循环寿命。

双向、自调节的双 V 形杯阀杆密封件可防止外部污染物进入阀门。

分体式阀体设计可轻松现场更换阀座和阀瓣/阀杆，并允许直接安装Keystone执行器，而无需使用联轴器或支架。

艾默生电动执行器

直接安装在所有Keystone蝶阀和球阀上。

阀门连接符合 Keystone（英制和公制）和 ISO 5211 标准。

双齿条和小齿轮设计消除了小齿轮轴上的侧向载荷，大限度地减少了轴承磨损并延长了使用寿命。

通过标准安装的行程挡块优化产品流量，用于调节阀门在打开和关闭位置的位置（两端+/- 5°）。

阳极氧化铝制机身采用静电粉末涂层 （ESPC） 饰面，可提供持久保护，抵御腐蚀性环境。

提供双作用和弹簧复位版本，以实现经济高效且安全的操作。

多达 12 个单独的弹簧为两个球形蝶阀提供灵活的扭矩范围。

预压缩弹簧设计和防爆裂驱动小齿轮意味着安全的维护和操作。

Keystone F89 气动直角回转执行器

直接安装在所有Keystone蝶阀和球阀上。

阀门连接符合梯形通（英制和公制）和 ISO 5211

双齿条和小齿轮设计消除了小齿轮轴上的侧向载荷，大限度地减少了轴承磨损并延长了使用寿命。

通过标准安装的行程挡块优化产品流，用于调节阀门在打开和关闭位置的位置（两端+/- 5）。

阳极氧化铝制机身采用静电粉末涂层 （ESPC） 饰面，可提供持久保护，抵御腐蚀性环境。

提供双作用和弹簧复位版本，以实现经济高效且安全的操作。

多达 12 个单独的弹簧为两个球形蝶阀提供灵活的扭矩范围。

预压缩弹簧设计和防爆裂驱动小齿轮意味着安全的维护和操作。
