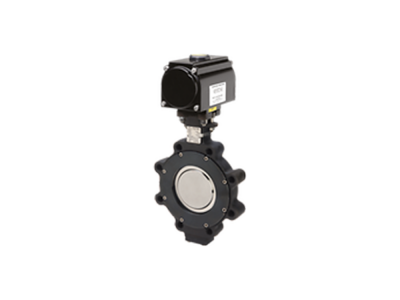

凯斯通K-LOK系列36/37高性能蝶阀带动力执行器

Keystone凯斯通 K-LOK系列 36/37高性能蝶阀带动力执行器

Keystone凯斯通

规格

Keystone K-LOK系列 36/37 高性能蝶阀

尺寸范围：核动力源 2 - 36 （DN 50 - 900）

额定温度：-40°F 至 1000°F（-40°C 至 538°C）

额定压力：ASME 等级 150 - 300

材料：316不锈钢，316L不锈钢，碳钢，双相，不锈钢，双相

压力等级：ASME公司

过程连接类型：150射频、300射频

阀座/密封件类型：高性能

关闭类：零泄漏

标准：API 609，ASME B16.34

阀门尺寸：PS 10 / DN 250、NPS 12 / DN 300、NPS 14 / DN 350、NPS 16 / DN 400、NPS 18 / DN 450、NPS 2 / DN 50、

NPS 20 / DN 500、NPS 2-1/2 / DN 65、NPS 24 / DN 600、NPS 3 / DN 80、NPS 4 / DN 100、NPS 6 / DN 150

阀门尺寸标准：核动力源

阀门类型：蝶阀、高性能蝶阀

Keystone F89 气动直角回转执行器

供应压力：高达 8.3 bar

温度：'-40°C至150°C

类型：四分之一圈

特征

Keystone K-LOK系列 36/37 高性能蝶阀

K-LOK聚合物和弹性体阀座在真空和全额定压差下提供双向、落紧关闭。

防爆轴是所有阀门的标准配置，以提高安全性。

独特的填料设计允许在压力和真空中使用，无需修改或特殊组装。

圆盘锥度销切向定位，一半在圆盘中，一半在轴中，使它们处于压缩而不是剪切状态，从而消除了故障的可能性。

摇臂形压盖桥可补偿压盖螺母的不均匀调整，从而减少填料泄漏。

一体式铸造的阀瓣定位器将阀瓣定位在阀座中，从而实现长的阀座和密封寿命。

延长的颈部允许 50 毫米（2“）的管道绝缘。

一体式铸造安装垫可直接安装执行器，无需昂贵的支架和联轴器。

轴颈端口处的扁平阀体孔将轴轴承定位在圆盘附近，提供大的轴支撑，从而减少磨损并延长使用寿命。

艾默生电动执行器

直接安装在所有Keystone蝶阀和球阀上。

阀门连接符合 Keystone（英制和公制）和 ISO 5211 标准。

双齿条和小齿轮设计消除了小齿轮轴上的侧向载荷，大限度地减少了轴承磨损并延长了使用寿命。

通过标准安装的行程挡块优化产品流量，用于调节阀门在打开和关闭位置的位置（两端+/- 5°）。

阳极氧化铝制机身采用静电粉末涂层 （ESPC） 饰面，可提供持久保护，抵御腐蚀性环境。

提供双作用和弹簧复位版本，以实现经济高效且安全的操作。

多达 12 个单独的弹簧为两个球形蝶阀提供灵活的扭矩范围。

预压缩弹簧设计和防爆裂驱动小齿轮意味着安全的维护和操作。

Keystone F89 气动直角回转执行器

直接安装在所有Keystone蝶阀和球阀上。

阀门连接符合梯形通（英制和公制）和 ISO 5211

双齿条和小齿轮设计消除了小齿轮轴上的侧向载荷，大限度地减少了轴承磨损并延长了使用寿命。

通过标准安装的行程挡块优化产品流，用于调节阀门在打开和关闭位置的位置（两端+/- 5）。

阳极氧化铝制机身采用静电粉末涂层 （ESPC） 饰面，可提供持久保护，抵御腐蚀性环境。

提供双作用和弹簧复位版本，以实现经济高效且安全的操作。

多达 12 个单独的弹簧为两个球形蝶阀提供灵活的扭矩范围。

预压缩弹簧设计和防爆裂驱动小齿轮意味着安全的维护和操作。
