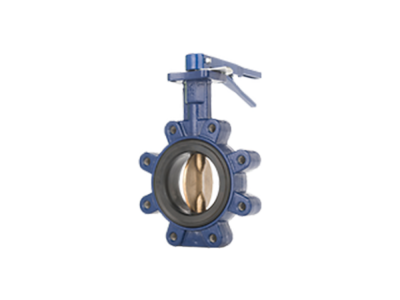

Keystone凯斯通系列GR蝶阀带手动执行器

Keystone凯斯通系列 GR蝶阀 带手动执行器

Keystone凯斯通

规格

Keystone系列GR蝶阀

大小：通径 50 - 900 （NPS 2 - 36）

压力：16 bar DN 50 - 300 （230 psi NPS 2 - 12）

          10 bar DN 350 - 900 （150 psi NPS 14 - 36）

加固座椅：16 bar DN 350 - 600 （230 psi NPS 14 - 24）

行尾：10 bar DN 50 - 300 （150 psi NPS 2 - 12）

           6 bar DN 350 - 900 （90 psi NPS 14 - 36）

加固座椅：10 bar DN 350 - 600 （150 psi NPS 14 - 24）

真空服务：0.4 巴 （5.8 psia）

温度：'-40°C 至 +160°C（-40 °F 至 +320°F）

法兰调节：PN 6/10/16、125/150、JIS 10K、BS 表 E、AS4087 PN 16、AS2129 表 E

特征

Keystone系列GR蝶阀

晶圆和凸耳机身设计，具有面对面的尺寸，符合 EN 558 系列 20 和 API 609 标准。

根据 EN 593 和 API 609 设计。

阀座可现场更换，并将阀体和轴与气流完全隔离。

主轴密封超过阀门的额定压力，可防止通过轴区域泄漏到大气中。

辅助轴密封提供备用安全。

阀座中用于法兰密封的模制 O 形圈消除了对垫圈的需求。

轴封可防止水分渗入轴区域。

两件式轴允许薄圆盘，并提供小的流动障碍（高达 DN 300/NPS 12）。

圆形抛光圆盘边缘提供完全同心密封、更低的扭矩、更长的阀座寿命和紧密关闭。

阀体定位孔便于安装和法兰之间的居中。

加长的阀体颈部允许管道绝缘。

顶部和底部轴轴承可优化支撑、小摩擦和降低扭矩。

艾默生手动执行器

专为可靠性而设计 – 采用各种材料的坚固结构，具有全面和终身润滑等功能。

灵活配置 – 在手动执行器类型可用的情况下，该解决方案可以配置可调节的行程挡块、蜗杆式和象限式齿轮箱以及逆时针操作。

安装简单 – 模块化安装概念，可轻松连接到艾默生阀门，并且可以安装在大多数方向。

可定制的选件 – 实现可靠、高效的隔离，以匹配您的特定应用和许多可用的可选附加组件，包括链轮、限位开关、落地支架和安全功能。
