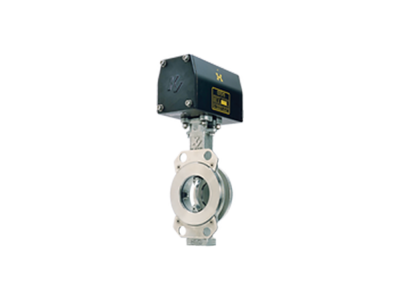

凯斯通360/362和370/372高性能蝶阀带动力执行器

Keystone凯斯通 K-LOK Figure 360/362和370/372 高性能蝶阀带动力执行器

Keystone凯斯通

规格

Keystone K-LOK Figure 360/362 和 370/372 高性能蝶阀

材料：316 不锈钢、碳钢、双相钢、蒙乃尔合金、不锈钢、钢、特氟龙

压力等级：ASME公司

过程连接类型：CL150RF，CL300RF

阀座/密封件类型：高性能、金属、弹性、软密封、软密封

关闭类：IV 级 （FCI 70-3），零泄漏

标准：API 609，ASME B16.34

阀门尺寸：

PS 10 / DN 250、NPS 12 / DN 300、NPS 14 / DN 350、NPS 16 / DN 400、NPS 18 / DN 450、NPS 2 / DN 50、NPS 20 / DN 500、

NPS 2-1/2 / DN 65、NPS 24 / DN 600、NPS 3 / DN 80、NPS 4 / DN 100、NPS 6 / DN 150

阀门尺寸标准：核动力源

阀门类型：蝴蝶

关闭类：IV 级 （FCI 70-3），零泄漏

标准：ASME B16.34，API 609 标准

阀门尺寸：

PS 18 / DN 450、NPS 2 / DN 50、NPS 20 / DN 500、NPS 2-1/2 / DN 65、NPS 24 / DN 600、NPS 3 / DN 80、NPS 16 / DN 400、

NPS 4 / DN 100、NPS 8 / DN 200、NPS 6 / DN 150、NPS 14 / DN 350、NPS 10 / DN 250

阀门尺寸标准：核动力源

阀门类型：蝴蝶

Keystone F89 气动直角回转执行器

供应压力：高达 8.3 bar

温度：'-40°C至150°C

类型：四分之一圈

特征

Keystone K-LOK Figure 360/362 和 370/372 高性能蝶阀

一体式铸造安装垫可直接安装许多执行器。

摇臂形压盖桥补偿 压盖螺母调整不均匀。

延长的颈部允许两英寸的管道绝缘。

轴颈端口处的扁平阀体孔将轴轴承定位在圆盘附近，从而提供轴支撑。

圆盘锥度销切向定位一半在圆盘中，一半在轴中，使它们处于压缩而不是剪切状态。

一体式铸造的阀瓣定位器将阀瓣定位在阀座中，从而实现长的阀座和密封寿命。

K-LOK 聚合物、弹性体和防火阀座在真空和所有压力范围内以及在全额定压差下提供双向、落紧闭合。

多种材料可在应用中实现好的座椅寿命。

艾默生电动执行器

直接安装在所有Keystone蝶阀和球阀上。

阀门连接符合 Keystone（英制和公制）和 ISO 5211 标准。

双齿条和小齿轮设计消除了小齿轮轴上的侧向载荷，大限度地减少了轴承磨损并延长了使用寿命。

通过标准安装的行程挡块优化产品流量，用于调节阀门在打开和关闭位置的位置（两端+/- 5°）。

阳极氧化铝制机身采用静电粉末涂层 （ESPC） 饰面，可提供持久保护，抵御腐蚀性环境。

提供双作用和弹簧复位版本，以实现经济高效且安全的操作。

多达 12 个单独的弹簧为两个球形蝶阀提供灵活的扭矩范围。

预压缩弹簧设计和防爆裂驱动小齿轮意味着安全的维护和操作。

Keystone F89 气动直角回转执行器

直接安装在所有Keystone蝶阀和球阀上。

阀门连接符合梯形通（英制和公制）和 ISO 5211

双齿条和小齿轮设计消除了小齿轮轴上的侧向载荷，大限度地减少了轴承磨损并延长了使用寿命。

通过标准安装的行程挡块优化产品流，用于调节阀门在打开和关闭位置的位置（两端+/- 5）。

阳极氧化铝制机身采用静电粉末涂层 （ESPC） 饰面，可提供持久保护，抵御腐蚀性环境。

提供双作用和弹簧复位版本，以实现经济高效且安全的操作。

多达 12 个单独的弹簧为两个球形蝶阀提供灵活的扭矩范围。

预压缩弹簧设计和防爆裂驱动小齿轮意味着安全的维护和操作。
