ABB定位器TZIDC系列V18345-1020520001
ABB的目标是通过在电气化和自动化领域的技术地位，实现更可持续和资源节约的未来。
如果有一件事是ABB，那就是技术。自 130 多年前成立以来，创新一直是ABB的 DNA，作为电气化和自动化领域的先驱，ABB帮助应对能源挑战。ABB的解决方案使家庭、办公室、工厂和交通更节能、更安全，能源更实惠。
不同系列ABB定位器的功能对比
TZIDC系列ABB定位器：4-20mA+HART
TZIDC-110系列ABB定位器：带PROFIBUS PA通讯
TZIDC-120系列ABB定位器：带FOUNDATION Fieldbus通讯
TZIDC-200系列ABB定位器：隔爆，4-20mA+Hart通讯
TZIDC-210系列ABB定位器：隔爆，带PROFIBUS PA通讯
TZIDC-220系列ABB定位器：隔爆，带FOUNDATION Fieldbus通讯
常用型号
V18345-1010121001：单作用、故障安全、带4-20mA反馈两线制、连接1/2-14NPT
V18345-1010221001：单作用、故障闭锁（三断保护）、带4-20mA反馈两线制、连接1/2-14NPT
V18345-1011121001：单作用、故障安全、带4-20mA反馈两线制，ib苯安防爆、连接1/2-14NPT
V18345-1017121001：单作用、故障安全、带4-20mA反馈两线制、ia苯安防爆、连接1/2-14NPT
V18345-1027120001：单作用、故障安全、无反馈，ia苯安防爆、带HART通信、连接1/2-14NPT
V18345-1010520001：双作用、故障闭锁（三断保护）、无反馈、连接1/2-14NPT
V18345-1010421001：双作用、故障安全、带4-20mA反馈两线制、连接1/2-14NPT
V18345-1010521001：双作用、故障闭锁（三断保护）、带4~20mA反馈两线制、连接1/2-14NPT
V18345-1027420001：双作用、故障安全、无反馈，ia苯安防爆、带HART通信、连接1/2-14NPT
其他型号
V18345-102U12000N
V18345-2020421001
V18345-1020421001
V18345-2020421001
V18345-1010521001
V18345-1010551001
V18345-1020521001
V18345-1020520001
V18345-1010221001
V18348-10111310110
TZIDC系列电气定位器选型表
V18345-①②③④⑤⑥⑦⑧⑨⑩
①机壳/安装（铝制壳机，涂漆，防护等级IP65（NEMA4X））
[1]：通用型
[2]：通用型+带机械位置指示器
[5]：旋转角度扩展到270°
[6]：旋转角度扩展到270°+带机械位置指示器
②设计代码
[0]工厂默认
③输入/通信端口
[1]：4-20mA输入，两线制+LKS适配器插座
[2]：4-20mA输入，两线制+LKS适配器插座和FSK调制模块（用于HART通信）
④防爆保护
[0]：无
[1]: ATEX ExI2GE ExibICT6
[2]: FM/CSA
[4]: ATEX EExnAIT6
[5]: IECEx ExibICT6
[6]: IECEx ExnAIⅡT6
[7]: ATEX ExI2G EExiaICT6
⑤输出/安全位置（断电时）
[1]：单作用，故障安全
[2]：单作用，故障闭锁
[4]：双作用，故障安全
[5]:双作用，故障闭锁
⑥连接
[2]：电缆：螺纹1/2-14NPT；气管：螺纹1/4-18NPT
[5]：电缆：螺纹M20×1.5；气管：螺纹1/4-18NPT
[6]：电缆：螺纹M20×1.5；气管：螺纹G1/4
⑦可选模块用于模拟或数字位置反馈
[0]：无
[1]：模拟位置反馈板，4-20mA，两线制
[3]：数字位置反馈板
[4]：关闭模块
[5]：模拟位置反馈板，4-20mA，两线制+数字位置反馈板
[6]：模拟位置反馈板，4-20mA，两线制+关闭模块
[7]：模拟位置反馈板，4-20mA，48VDC（防爆型定位器不能选该型号）
⑧可选的机械位置反馈组件
[0]：无
[1]：带接近开关SJ2-SN（常闭或逻辑1）
[3]：带接近开关SJ2-S1N（常开或逻辑0）
[5]：带24VDC/AC微动开关
⑨设计代码
[0]：原厂代码（必须保留）
⑩设计（颜色代码）
[1]：标准
[P]：防护等级IP66（NEMA4X）（带机械位置指示的定位器才能选）
[E]：化学工业特殊涂层（带机械位置指示的定位器才能选）

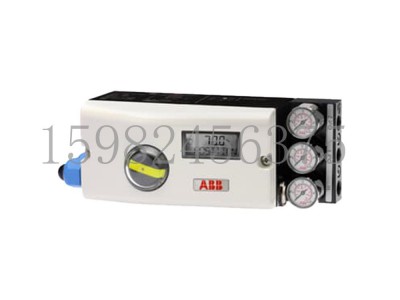

实物展示
