意大利STI执行器RTQ型 ScotchYoke气动执行器

意大利IMI-STI线性阀门执行器RTQ型 ScotchYoke气动执行器

                                                                        IMI STI

RTQ单/双作用气动执行器，适用于直角回转阀（球阀、蝶阀和旋塞阀）的操作，用于开关和调节重载服务。

执行器由防水苏格兰轭机构组成，该机构将气缸的线性运动（关闭或打开时）转换为旋转运动，这是阀门操作所必需的。苏格兰轭机构中心阀体盖经过机加工，通过适当的匹配单元为任何所需的附件（例如定位器、信号限位开关等）提供装配模式。上述附件由执行器驱动套筒操作。

执行器中心阀体底壁加工有螺纹孔，允许执行器直接安装在阀门顶部，或者在需要时插入适配器法兰或安装支架。通过布置在机构主体侧壁和气缸端部法兰中的外部机械挡块，两端的行程可在 -4 度/+4 度之间调节。

介绍

镀铬导杆，可吸收横向力

双作用或弹簧复位紧凑设计

提供全不锈钢版本

外壳由碳钢材料制成，不含任何铸铁/灰/球墨铸铁或铝制部件

提供一体式或可分离的手动手轮

苏格兰轭机制提供倾斜或对称执行

壳牌耐久性测试获得批准

完全密封的防风雨外壳，为所有运动部件提供全面保护

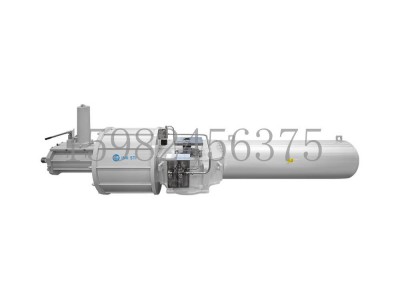

实物展示
