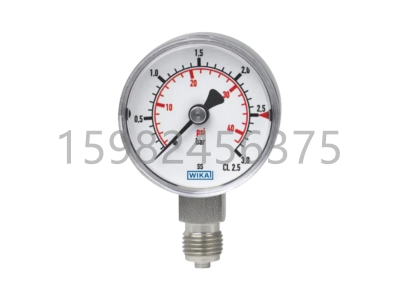

WIKA威卡232.53不锈钢Bourdon管压力表

德国WIKA威卡233.53, 232.53不锈钢Bourdon管压力表

规格

设计：ASME B40.100 & EN 837-1

尺寸:2“， 21/2” & 4“ （50， 63 和 100 mm）

精度等级
2“ & 21/2”：±跨度的2/1/2%（ASME B40.100 A级）
4“：±跨度的1.0%（ASME B40.100 Grade 1A）

范围
真空/化合物至 200 psi （16 bar）
压力从 15 psi （1 bar） 到 15,000 psi （1000 bar）
或其他等效的压力或真空单位

工作压力
2英寸&21/2英寸：稳定：3/4刻度值
波动：2/3满刻度值
短时间：满刻度值

4 英寸：稳定：满量程值
波动：0.9 x 满量程值
短时间：1.3 x 满量程值

工作温度 环境温度：-40°F 至 +140°F（-40°C 至 +60°C）- 干燥
-4°F 至 +140°F（-20°C 至 +60°C） - 甘油填充
-40°F 至 +140°F（-40°C 至 +60°C）- 硅胶填充
介质：+212°F （+100°C）

温度误差
当温度从参考温度 68°F （20°C） 变化时±每 18°F （10°K） 上升或下降 0.4% 的量程时，还会有额外的误差。

防风雨保护：防风雨 （NEMA 4X / IP65）

压力连接
材料：316L 不锈钢
下部安装 （LM） 或中心背部安装 （CBM）
下部后部安装 （LBM），用于 4“ 尺寸
1/8” NPT、1/4“ NPT 或 1/2” NPT，仅限于扳手平面区域

 材料：316 不锈钢
≤1,000 PSI （70 bar）：C 形，
>1,000 PSI （70 bar）：螺旋

机芯：不锈钢

表盘：白色铝制，黑色字样，2 英寸和 21/2 英寸，带止动销

应用

• 带充液外壳，适用于高动态压力脉动或振动的应用

• 适用于腐蚀性环境和不会阻碍压力系统的气体或液体介质

• 过程工业：化工/石化、发电站、采矿、陆上和海上、环境技术、机械工程和工厂建设

•


产品特点

• 新的 FlexWindow 选项可用于 2-1/2“ 仪表

• 出色的负载循环稳定性和抗冲击性

• 全不锈钢结构

• 正压范围高达 15,000 psi （1,000 bar）
