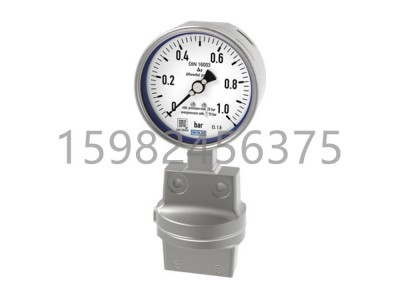

德国WIKA威卡733.31型差压表全焊接结构隔膜元件系列

应用

• 适用于非高粘度或非结晶的气体和液体腐蚀性介质，也适用于腐蚀性环境

• 泵监测和控制

• 过滤器监控

• 密闭容器上的液位测量

•


产品特点

• 差压测量范围 0 ...16 毫巴 [0.23 磅/平方英寸]

• 高工作压力（静压）高达 40 bar [580 psi]

• 高达 40 bar [580 psi] 的高过载安全性

• 73x.31 型：符合 EN 837 安全等级“S3”的外壳

• 全焊接介质室

•


规格

设计
下部安装过程连接，高度耐腐蚀的全金属结构，测量池防篡改。
过程连接的位置可以根据安装
要求进行修改。威卡 （WIKA） 贸易模式 DT - GM 86 08 176

尺寸：4 英寸（100 毫米）/6 英寸（160 毫米）

精度等级：1.6

范围
0 ...6“ WC （16 mbar） *高 0 ...360 psi （25 bar）
栅尺范围 0 ...6“ WC （25 bar）：刻度长度约 180 度角
提供其他等效压差范围或复合范围。

工作压力
稳定：满量程值
波动：0.9 x 满量程值

工作温度环境：-4°F...+140°F （-20...+60°C）
介质： + 212°F （+100°C） *大

温度误差
当温度从参考温度 68°F （20°C） 变化±量程的 0.5% 时，每 18°F （10K°C） 升高或下降时，还会产生附加误差。

防护等级
NEMA 3 （IP 54 符合 EN 60529 / IEC 529）
NEMA 4 （IP 66） 带液体填充

带过程连接件的测量室（接液式）
316 SS
下部安装 （LM），
2 x 1/4“ NPT 内螺纹

压力元件（接液式）
≤100“ WC （250 mbar）：316 不锈钢
> 100” WC （250 mbar）：镍铬合金（铬镍铁合金®）

密封波纹管（接液式）316 SS

介质室通风（接液式）
316 SS 用于 100“ WC （250 mbar）
≤栅尺范围（100” WC >栅尺范围可选）

机芯：不锈钢

表盘：铝制， 白色， 黑色字样

指针型号
732.51：可调指针，铝制，黑色
型号 733.51：标准指针，铝制，黑色

表壳：不锈钢，带泄压盘

窗户：夹层安全玻璃

表圈：卡口环， 不锈钢

仪表安装
压力端口标记为 ⊕ 和 ⊖
⊕高压
⊖低压

安装方式：

• 直接安装

• 测量法兰上的安装孔

• 前法兰（可选）

• 用于墙壁或管道安装的安装支架（可选）
